Serie JH

Consigliata per torni e centri di lavoro, lavorazioni gravose di ghisa e leghe leggere.

La serie JH è dotata di un sistema di filtrazione ad alta portata per la gestione delle varie pompe di utilizzo della macchina utensile che vengono montate a bordo della centralina alta pressione (equipaggiata solitamente anche del gruppo frigorifero).

Le Serie JT – JH sono consigliate, quando il sistema di evacuazione truciolo dalla M.U. è sprovvisto di idonei stadi di pre-filtrazione o rotofiltri di sgrossatura.

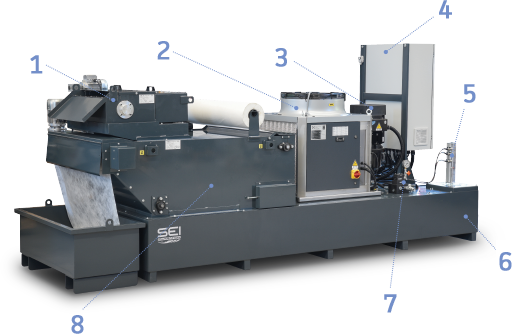

  1. Prefiltro magnetico Serie SM.
  2. Gruppo frigorifero
  3. Pompa alta pressione di rilancio alla linea mandrino.
  4. Quadro elettrico interfaccia al PLC della macchina utensile.
  5. Dispositivo verticale controllo livelli vasca.
  6. Vasca di raccolta liquido refrigerante.
  7. Gruppo valvola di sicurezza, pressostato e manometro.
  8. Filtro Idrostatico gravità mezzo tessuto filtrante serie H (alto battente).

OPTIONAL

Predisposizione per alloggiamento pompa adduzione esterna M8.

 MODEL JH 30/50-V
JH 30/70-V		 JH 40/50-V
JH 40/70-V		 JH 60/50-V
JH 60/70-V
 Volume  FIXED – VARIABLE  FIXED – VARIABLE  FIXED – VARIABLE
 Performance 30 Lpm -50 bar
30 Lpm -70 bar		 40 Lpm -50 bar
40 Lpm -70 bar		 40 Lpm -50 bar
40 Lpm -70 bar
 Tank capacity 1250 l 1250 l 1250 l
 Pump type (kW) Screw (4 kW) (5.5 kW) Screw (5.5 kW) (7.5 kW) Screw (7.5 kW) (11 kW)
