JB Series

Empfohlen für Einspindel Drehmaschinen bzw. Drehmaschinen mit Gegenspindel

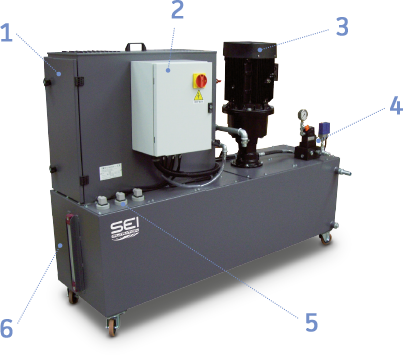

  1. Schwerkraft-Filterbeutel
  2. Schalttafel, Schnittstelle zur SPS der Werkzeugmaschine.
  3. Hochdruckpumpe zur Spindelleitung
  4. Einheit des Sicherheitsventils, Druckwächter und Manometer.
  5. Schwimmer zur Kontrolle der Tankfüllstände.
  6. Sammeltank für die gefilterte Kühlflüssigkeit auf Rädern.
 MODEL  JB 20/15-M
JB 25/20-M		  JB 30/50-V
JB 30/70-V		  JB 40/50-V
JB 40/70-V		  JB 25/20-V-2T
JB 30/30-V-2T
 Volume  FIXED  FIXED – VARIABLE  FIXED – VARIABLE  FIXED
 Performance 20 Lpm -15 bar
25 Lpm -20 bar		 30 Lpm -50 bar
30 Lpm -70 bar		 40 Lpm -50 bar
40 Lpm -70 bar		 2 x 25 Lpm -20 bar
2 x 30 Lpm -30 bar
 Tank capacity 180 l 350 l 350 l   500 l
 Pump type (kW) Multistage
(1.5 kW) (3 kW)		 Screw (4 kW) (5.5 kW) Screw (5.5 kW) (7.5 kW) 2 screws
(4 kW) (5.5 kW)
