JH Series

Recomendado para tornos y centros de trabajo, con operaciones pesadas de hierro fundido y aleaciones ligeras.

El filtro H es un sistema de filtración de alto rendimiento para la gestión de las distintas bombas de uso de la máquina-herramienta, las cuales son montadas en el conmutador a alta presión (equipado únicamente con un grupo de refrigeración).

Las Seres JT-JH se recomiendan cuando el sistema de evacuación de virutas del M.U. no dispone de los estadios adecuados de pre-filtración o rotofiltros de desbaste.

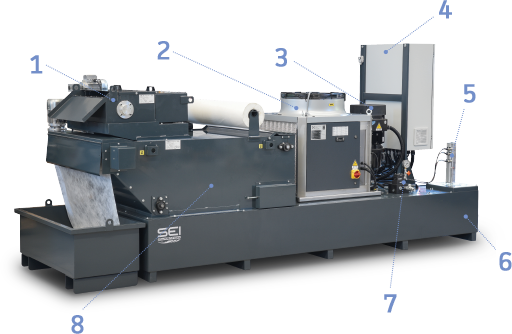

  1. Pre-filtro magnético Serie SM (para acero-hierro fundido).
  2. Grupo refrigerador de inmersión.
  3. Bomba de alta presión a la linea del mandrin.
  4. Cuadro eléctrico con interfaz al PLC de la máquina-herramienta.
  5. Dispositivo vertical de control de los niveles del depósito.
  6. Depósito elevado de recogida de líquido refrigerante limpio.
  7. Grupo de la válvula de seguridad, presostato y manómetro.
  8. Filtro hidrostático por gravedad con tela filtrante (elevada carga de presión).

OPTIONAL

Predisposición para alojamiento de la bomba de aducción externa M8 bombas de lavado.

 MODEL JH 30/50-V
JH 30/70-V		 JH 40/50-V
JH 40/70-V		 JH 60/50-V
JH 60/70-V
 Volume  FIXED – VARIABLE  FIXED – VARIABLE  FIXED – VARIABLE
 Performance 30 Lpm -50 bar
30 Lpm -70 bar		 40 Lpm -50 bar
40 Lpm -70 bar		 40 Lpm -50 bar
40 Lpm -70 bar
 Tank capacity 1250 l 1250 l 1250 l
 Pump type (kW) Screw (4 kW) (5.5 kW) Screw (5.5 kW) (7.5 kW) Screw (7.5 kW) (11 kW)
